Přesné díly CNC soustruhů

Ve skutečném procesu zpracování, jako je řezání vnějšího kruhu z oceli 45# o průměru 60 mm, je tolerance obecně nastavena na –0.02 až 0, což vyžaduje, abychom prováděli hrubé obrábění a dokončovací práce. Po hrubém obrábění by velikost vnějšího kruhu součásti měla být 50,5–50,3 Mezi nimi často zanedbáváme měření přídavku po hrubém obrábění v procesu zpracování součásti. Pokud se řezání provádí za podmínky, že se dokončovací nástroj a parametry řezání nezmění, bude velikost příliš velká. Po hrubém opracování je výsledek měření 50,6 mm. Musíme nastavit kompenzaci nástroje přes rozhraní offsetu. Je třeba vypočítat konečnou vstupní hodnotu. Pro splnění požadavků je nutné v nastavení parametru osy X zadat –0,1 mm, ale obecně velikost upravujeme na menší než maximální velikost. Nastavení velikosti na 50,45 mm je nejlepší hodnota velikosti.

Po kvalifikaci velikosti hrubého obrábění musíme upravit velikost dokončení. Velikost vnějšího kruhu 60 mm je upravena podle hodnoty tolerance –0.02 ~ 0. Optimální velikost je 59,99 mm. Pokud je naměřená velikost 60,02 mm, je nutné vypočítat rozdíl mezi 60,02 mm a 59,99 mm, kompenzovat –0,03 mm ve směru osy X dokončovacího nástroje a znovu měřit. Pokud je velikost kvalifikovaná, lze díl rozebrat a pokračovat ve zpracování. Při nastavování kompenzace nástroje musíme Aby bylo jasno, CNC soustruh je parametrizován podle průměru.

Při měření vnějšího kruhu, pokud je délka vnějšího kruhu příliš dlouhá, musíme jej měřit po částech. Po zjištění, že vnější kruh má zúžení, je třeba jej odladit pomocí programu. Například: zúžení ve směru délky a průměru stejného vnějšího kruhového povrchu je 80 mm, zúžení je 0.04 mm, nastavovací program je G{ {10}}1X–0,04Z–80.F0,1 pro dopředný kužel a seřizovací program je G01X0,04Z–80.F0 pro kužel dozadu. 1. Obsluha musí během zkušebního řezání prvního kusu přesně zkontrolovat velikost, aby se zabránilo sešrotování šarže. Během zpracování by měli operátoři na místě včas sledovat polohu hladiny řezné kapaliny. Je-li hladina kapaliny příliš nízká, měli bychom řeznou kapalinu doplnit včas, aby nedošlo k zamotání.

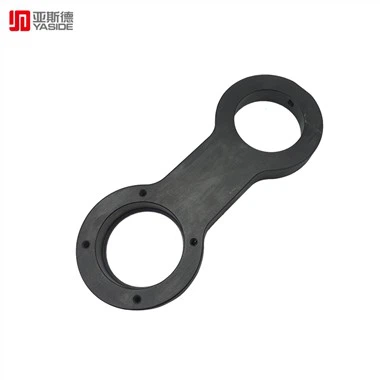

Zobrazení produktu
